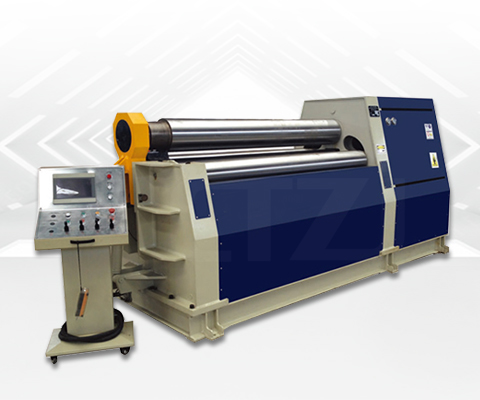

W12液压四辊卷板机

该设备具有板材端部的预弯功能,能将金属板材一次上料,不需调头即可完成板端预弯和工件的卷制成形。
7*24小时免费咨询热线
联系方式:180-6895-4999、 0513-88621386
  • 产品详情
  • 性能特点
  • 技术参数
  • 产品视频

  • 概述

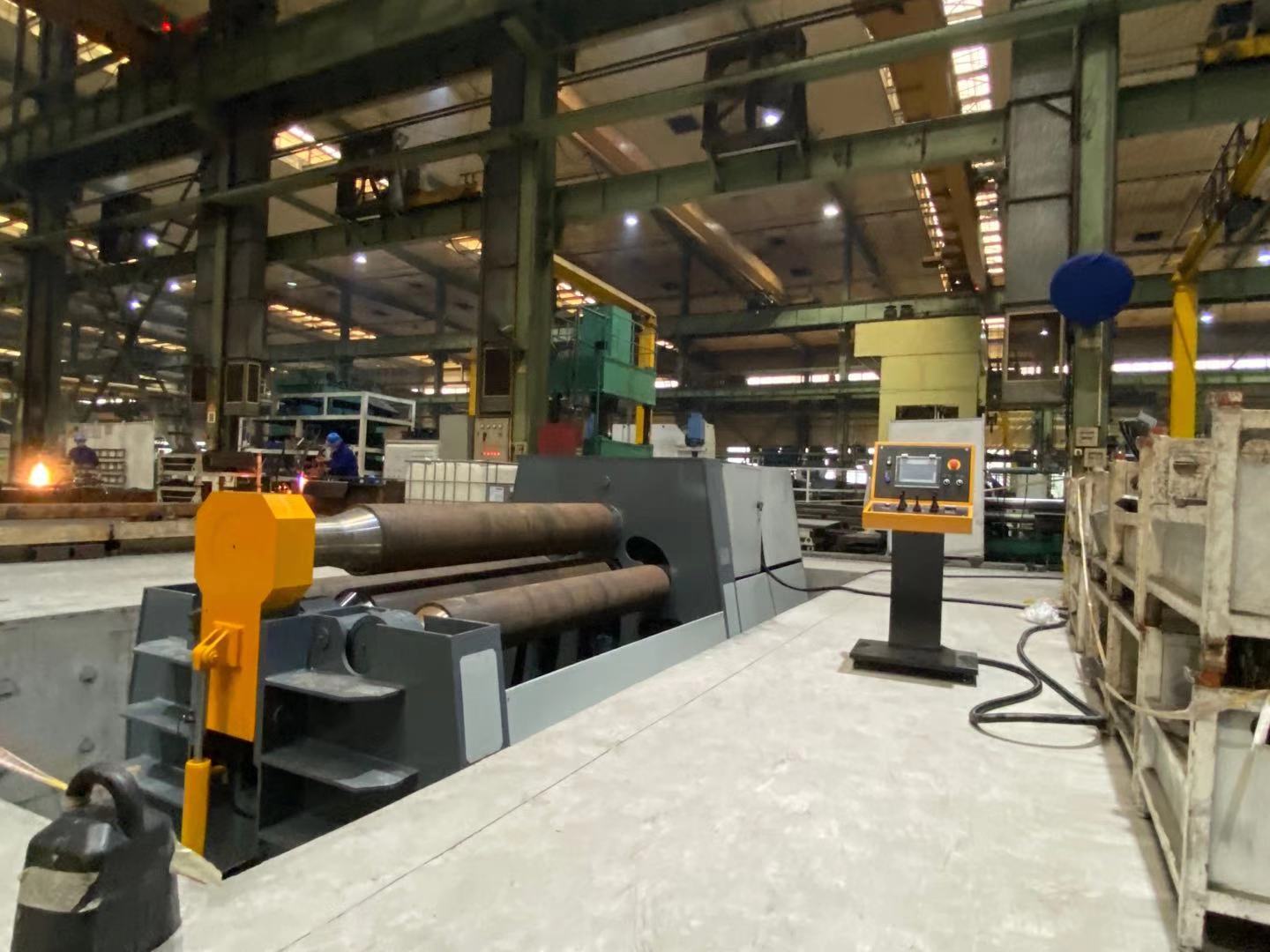

           该设备具有板材端部的预弯功能,能将金属板材一次上料,不需调头即可完成板端预弯和工件的卷制成形。该机上工作辊为主驱动辊,下辊和两侧辊的升降均采用液压传动,升降位移由计算机控制,自动调平,屏幕显示,翻转轴承体的倾倒和复位采用液压传动,上辊的尾部装有平衡机构,可以方便卸出卷制后的工件及筒体。设有移动式独立操作台,可随时移动操作,机器设有安全联锁装置,该机技术水平高,功能全,精度高,操作方便。是能源、交通、石油、化工、锅炉、造船、水电、金属结构等行业卷制圆形、弧形和锥形工件理想的机型。

    {xunruicms_img_title}


    产品描述:



           一、该机型为数显控制系统,大屏显示直观明了,数值准确可靠,操作简单,易于上手。系统带有各种互锁互联保护措施,有效防止误操作。

           二、操作系统配备EPS电子自动调平系统,可自动调整运动轴的平行度,保障产品质量。

           三、该设备对料、预弯、卷圆在一次卷制过程中完成,预弯剩余直边量≤1.5倍板厚,卷圆精度高,可满足自动化焊接要求。

           四、该机型采用倒置式侧辊油缸技术,在提高滑动稳定性减少设备故障的同时,可有效降低机身高度,较大程度满足地面安装需求,减少用户设备基坑等基础建设费用。

           五、严格按照工艺要求,对机架等焊接件进行退火抛丸处理,去除内压力,提高机体强度及稳定性。

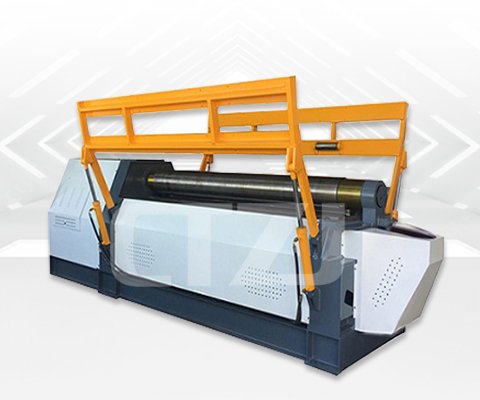

           六、设备可选配内升料架和外托架等,可在卷制过程中有效控制工件卷制中的自重变形,辅助卷制,减少人工,提供产品质量和工作效率。

           七、设备可选配四辊卷板机上辊卷锥装置技术,可满足用户卷制锥形工件的要求,而且有操作方便,使用成本低,卷制质量好等优势。




  • 产品描述



           一、该机型为数显控制系统,大屏显示直观明了,数值准确可靠,操作简单,易于上手。系统带有各种互锁互联保护措施,有效防止误操作。

           二、操作系统配备EPS电子自动调平系统,可自动调整运动轴的平行度,保障产品质量。

           三、该设备对料、预弯、卷圆在一次卷制过程中完成,预弯剩余直边量≤1.5倍板厚,卷圆精度高,可满足自动化焊接要求。

           四、该机型采用倒置式侧辊油缸技术,在提高滑动稳定性减少设备故障的同时,可有效降低机身高度,较大程度满足地面安装需求,减少用户设备基坑等基础建设费用。

           五、严格按照工艺要求,对机架等焊接件进行退火抛丸处理,去除内压力,提高机体强度及稳定性。

           六、设备可选配内升料架和外托架等,可在卷制过程中有效控制工件卷制中的自重变形,辅助卷制,减少人工,提供产品质量和工作效率。

           七、设备可选配四辊卷板机上辊卷锥装置技术,可满足用户卷制锥形工件的要求,而且有操作方便,使用成本低,卷制质量好等优势。

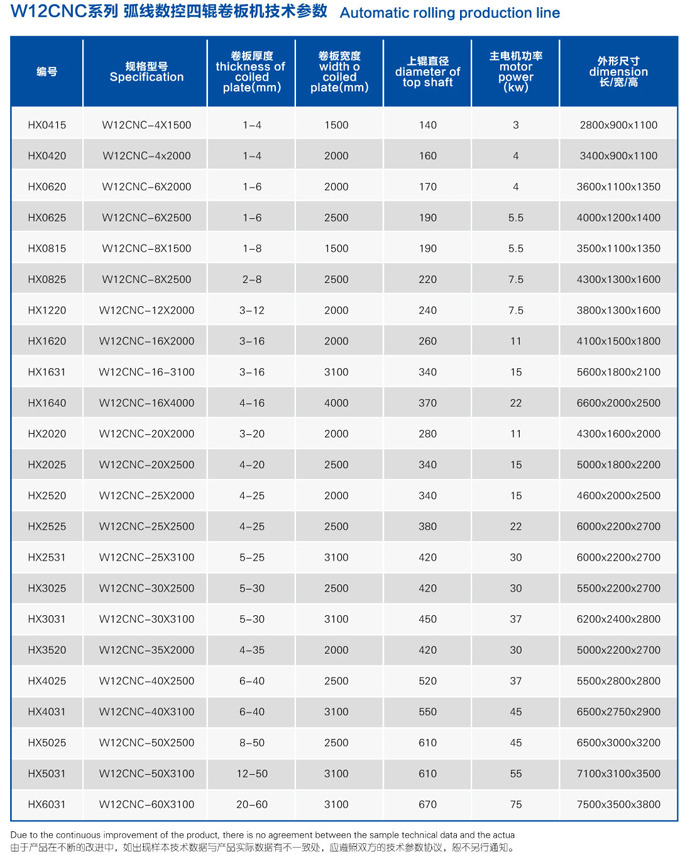

  • 技术参数:

    {xunruicms_img_title}
